제품 설명

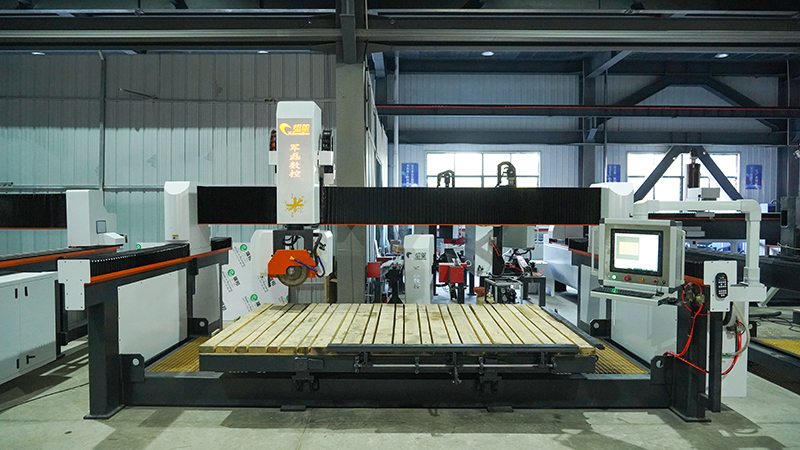

스핀들을 갖춘 4축 적외선 브릿지 절단기
제품 특징:
1. 기계 헤드는 어떤 각도로든 회전할 수 있으며 수평 절단, 세로 절단, 원호 절단, 타원형 절단, 원형 절단 등 모든 각도와 모양으로 플레이트를 절단할 수 있습니다. 이 기계는 범프 가장자리 가공에도 사용할 수 있습니다.
2. 절단형상 외에도 45°모따기, 세면대구멍 개방, 난로구멍, 대각선 절단으로 대형판 절단도 가능합니다.
3. 플랫폼은 85° 회전이 가능하여 적재 및 하역에 편리합니다.
4. 복잡한 조작 없이 제어 시스템에 데이터만 입력하면 됩니다.
테이블 구멍과 절단면을 연마할 수 있는 연삭 장치가 장착되어 있습니다.

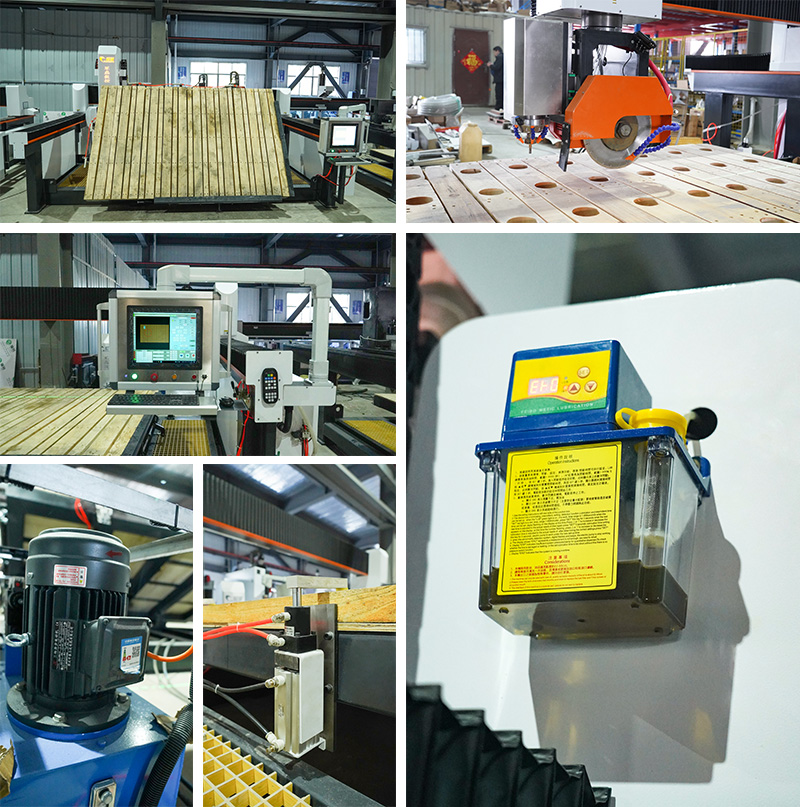

상세 이미지:
사양:
|
모델 |
스핀들이 있는 4축 적외선 브릿지 절단기 |
|
처리 크기: X축 |
수평 치수 3200mm |
|
처리 크기: Y축 |
세로 치수 2000mm |
|
블레이드 직경 |
350mm |
|
침대 프레임 |
심리스 용접, 시효 처리, 5면 밀링 머신 가공 |
|
표면 처리 |
페인트가 떨어지는 것을 방지하기 위해 고온 플라스틱 스프레이 |
|
절단 두께 |
50mm 이내 |
|
제어 시스템 |
Chengdu 70 4축 맞춤형 제어 시스템 |
|
플랫폼 플랩 각도 |
0-85도 |
|
머리 회전 각도 |
0~360도 |
|
코 기울기 각도 |
45도 |
|
부착 스핀들 동력 |
7.5kw 고속 스핀들, 최대 0~24000rpm |
|
스핀들 인버터 포함 |
7.5kw 인버터 |
|
작업대 |
유압 리프팅, 두꺼운 목재 테이블, 공압 압력 플레이트 증가 |
|
프로그래밍 방식으로 |
운영 체제에서 직접 데이터 수정 |
|
절단 모터 |
전용 11KW 절단 모터, 방수 및 고온 내성 |
|
절단 속도 |
돌 두께에 따라 0-3000mm/mim |
|
환승방법 |
랙 드라이브 |
|
드라이브 모드 |
대만 수입 30 사각 레일 + 고정밀 3210 볼 스크류 수입 |
|
제어방식 |
Eura 고정밀 1.3kW 순수 서보 제어 가속 및 감속 기계 5세트 |
|
충수 |
유압 스테이션, 석영 석재 톱날 |
|
매끄럽게 하기 |
전기 자동 오일 충전 |
|
포장 |
플라스틱 포장(스트레치 필름 펄 코튼) |
|
크기 |
길이 5700mm 폭 3230mm 높이 3000mm |
|
무게 |
약 4톤 |
화강암, 대리석 슬라브, 인공석, 암석 슬라브 및 기타 유형의 석재의 절단, 교차 절단, 세로 절단, 모따기, 라운딩 및 기타 특수 형상 가공에 적합합니다.
