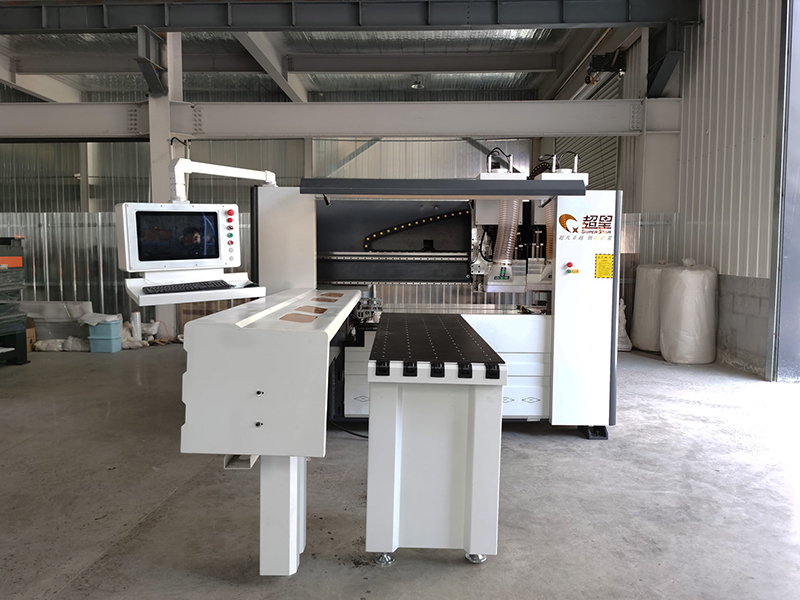

6면 드릴링 머신
Six Side Drilling Machine에는 드릴링, 슬로팅, 라운팅 및 밀링 기능이 있습니다. 프레임은 CNC 갠트리 머시닝 센터를 통해 정밀하게 가공됩니다. 집진 기능이 있는 정품 HQDKW 공냉식 스핀들을 사용합니다. 튼튼한 침대는 통합 용접, 어닐링 및 시효 처리를 채택합니다.
문의 보내기
제품 설명
6면 드릴링 머신 특징:
기계 프레임은 CNC 갠트리 머시닝 센터에서 정밀하게 가공됩니다.
프레임 구조 : 무거운 침대, 정밀 용접, 레이저 절단, 프레임 침대, 고온 템퍼링, 노화 처리, 강성을 강화하고 침대의 안정성을 보장합니다.
6면 가공: 션팅 없이 하나의 장비로 6면 가공과 전면 및 후면 슬로팅을 실현할 수 있습니다.
더블 드릴 백: 2+1 드릴 백 모드를 채택하여 효율성을 30% 향상시킵니다.
드릴링 워크스테이션: 여러 개의 드릴링 센터 워크스테이션을 구성하여 효율적인 작업을 실현할 수 있습니다.
프레임 구조 : 무거운 침대, 정밀 용접, 레이저 절단, 프레임 침대, 고온 템퍼링, 노화 처리, 강성을 강화하고 침대의 안정성을 보장합니다.
6면 가공: 션팅 없이 하나의 장비로 6면 가공과 전면 및 후면 슬로팅을 실현할 수 있습니다.
더블 드릴 백: 2+1 드릴 백 모드를 채택하여 효율성을 30% 향상시킵니다.
드릴링 워크스테이션: 여러 개의 드릴링 센터 워크스테이션을 구성하여 효율적인 작업을 실현할 수 있습니다.

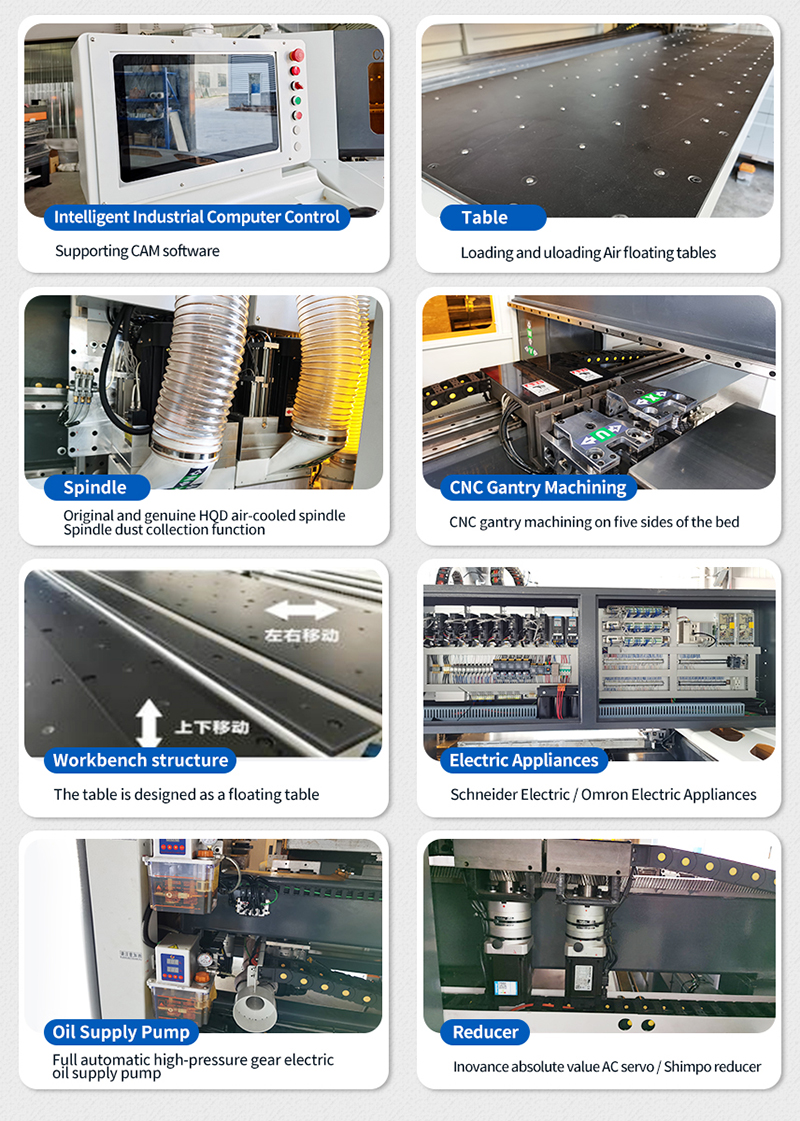

상세 이미지：
사양:
| 품목 |
CX-612A 단일 드릴링 백 |
CX-612B 더블 드릴링 백 |
||
| 작업 영역 | X축 그립 가이드 레일의 길이 | 5400mm | ||
| Y축 이동 | 1200mm | |||
| Z축 스트로크 | 150mm | |||
| 최대 속도 | X축 | 54000/분 | ||
| Y축 | 54000/분 | |||
| Z축 | 15000/분 | |||
| 작업 크기 | 최소 크기(L * W) | 200*50mm | ||
| 최대 크기(L*W) | 2800*1200mm | |||
| 도구 수 | 업 드릴링 | 9개의 수직 드릴 | 수직 드릴 9개*2 | |
| 드릴링 아래 | 6개의 수직 드릴 | |||
| 상향 드릴링(XY 방향) | 수평 드릴 4개 | 수평 드릴 4개*2 | ||
| 주파수 변환기 | 이노반스 380V4KW 2대 | |||
| 주축 | HQD 380V 4KW 2대 | |||
| 공작물 두께 | 12-30mm | |||
| 기계의 전체 치수 | 5400*2750*2200mm | |||
| 드릴백 브랜드 | 대만 | |||
| 제어 시스템 | 대만 LNC | |||
| 서보 드라이브 모터 | 이노반스 서보 모터 | |||
| 캠 소프트웨어 | 하이거만 | |||
| 가이드 | X축 | 대만 ANDE | ||
| Y축 | 대만 ANDE | |||
| Z축 | 대만 ANDE | |||
| 고문 | 독일 연삭 눈금자 | |||
| 볼스크류 | 대만 ANDE | |||
| 감속기 | 심포 | |||
해당 산업:
주로 패널 가구 산업의 생산에 사용되며 주로 6면(경첩 구멍, 관통 구멍, 반 관통 구멍) 및 다양한 목재 기반 패널의 수평 브로칭에 사용됩니다.
